Самодельная антенна для Т2

Переглядів: 6686

13 березня 2020 09:43

 Самодельная антенна для Т2 фото

По выбору приемников Т2 написано довольно много. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п. - а это практически всегда, то хорошая антенна - залог качественного приема максимального количества цифровых каналов ТВ.



Но дорогая антенна не всегда хорошая. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают "специальные" антенны для Т2. На самом деле, ничего "специального" нет, если у Вас осталась старая антенна - в первую очередь попробуйте подключить ее.



Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2. Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения,  но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля. Это для совсем ленивых, ну и качества от  таких антенн не стоит ожидать.



Итак. В качестве формы антенны взята  давно известная "восьмерка". Тело антенны изготавливается из  любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль. Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока.



Размеры

Наружная сторона квадрата - 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

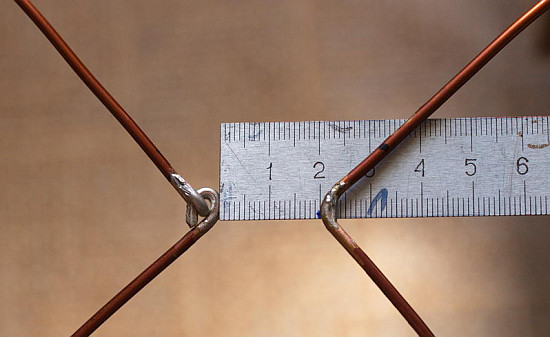

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

Из медной трубки это выглядит так



Трубку гнуть немного сложнее, но большой точности от нас и не требуется. Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.



Подготовленное к пайке соединение предварительно расклепываем и зачищаем. Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.



Дальше припаиваем телевизионный кабель. Куда паять центральную жилу, куда оплетку, значения не имеет. Все простая антенна для Т2 сделанная своими руками готова.

Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления - изолента. Если антенна будет размещаться на улице - позаботьтесь о более эстетическом и надежном крепеже.

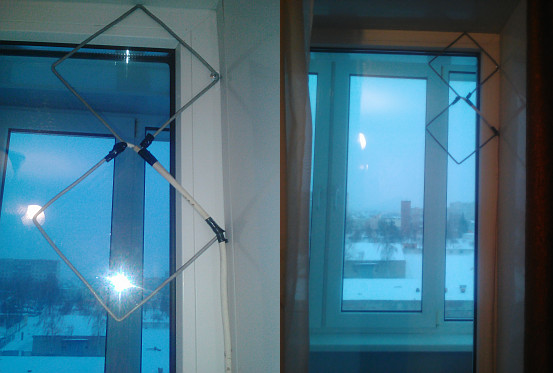

Это вариант антенны Т2 из алюминиевой проволоки диаметром  3 мм. Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной  алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать  алюминий (не знаю, может и сталь подойдет).



В данной антенне не применяются никакие усилители. Настраивается она очень просто - поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера. Проверьте остальные каналы и зафиксируйте антенну.  При плохом приеме можете поэкспериментировать не только поворачивать, но и менять  место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте. Удачи - антенна проверена - 100% работоспособна  и лучше как минимум половины , а то и более покупных антенн.
