Применение автоматических выключателей

Просмотров: 2335
17 августа 2015 13:20

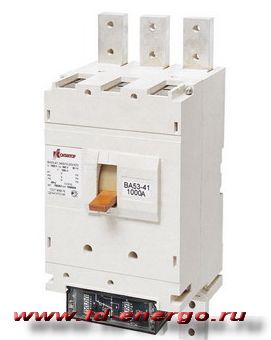

Применение автоматических выключателей фото

Автоматические выключатели типа ВА55-41 применяются: для коммутации сетей, обслуживающих токи до 600 А и для защиты электросетей в помещениях общественного использования. Предусмотрено их использование в селективных цепях. Производитель - ОАО "Контактор".

Эти автоматы защиты служат для:

  • для обеспечения номинальных параметров тока;
  • отключения сети при возникновении перегрузок;
  • защиты сети в случае КЗ (коротких замыканий);
  • коммутации цепи при критических значениях напряжения.

В зависимости от модификации используются для токов: 1000А, 800А, 630А, 400А, 250А.

Описание

Данные автоматические выключатели рассчитаны на установку в цепях, где значение напряжения не выше:

  • 660 В для переменного тока (при стандартной частоте 50/60 Гц);
  • 440 В с источниками постоянного тока,

Они могут быть выполнены как с ЭМП (электромагнитным приводом), так и с ручным приводом, а также с дополнительными контактами.

Торговый Дом "ЭНЕРГО" предлагает автоматические выключатели ВА55-41, которые могут комплектоваться: ЭМП, расцепителями независимого типа, контактами для сигнализации срабатывания защиты, дополнительными контактами.

Пример расшифровки модификации ВА55-41-330010-20УХЛ3 1000А:

ВА – означает «выключатель-автомат»;

55 – номер серии;

41 – поддерживаемое значение тока;

3 – сколько используется полюсов;

3 – количество установленных расцепителей;

00 – дополнительно встроенные функции («00» - отсутствуют);

1 - вариант исполнения;

0 – какие механизмы присутствуют дополнительно;

20 - уровень защиты («20» - соответствует IP20);

УХЛ3 - тип климатического изготовления;

1000А – величина рабочего тока в Амперах;

Технические характеристики

Возможные варианты исполнения: выдвижного типа и стационарного типа, а также 2-х и 3-х фазные. Применяемые приводы: ручной, электромагнитный, дистанционный. Комплектуются электромагнитными расцепителями, а также полупроводниковыми и тепловыми.

Эксплуатируются при:

  • температуре среды -50°С -- +40°С;
  • высоте выше уровня мирового океана не более, чем на 4300 м (если более 2000 м, ток снижается на 20%);
  • влажности окружающего воздуха менее 98% (при 25°С);
  • сейсмостойкости помещения – не менее 9 баллов (по стандартам MSK-64);
  • среде, соответствующей типу П;
  • степени загрязненности среды – 3 (по стандартам ГОСТ Р 50030.1);
  • воздействии механических факторов соответственно М3 ГОСТ 17516.1;
  • монтаже в вертикальном положении (значком "I" вверх).

Благодаря разнообразию модификаций, выполненных российским производителем, ВА55-41 получил большую популярность среди специалистов по электротехнике.

*
