Просто о сложном: зачем нужен осциллограф

Возможно, вы открываете свой сервисный центр по ремонту оборудования. Может быть, вы радиолюбитель, желающий собрать в своем домашнем инструментарии все необходимые для комфортной работы приборы. Или же вы оснащаете исследовательскую лабораторию для высшего учебного заведения, а может просто смотрите ассортимент измерительных приборов (кстати, отличный ассортимент осцилографов), которые сейчас можно подобрать на любой вкус в магазине электроники.

И вот, в процессе поиска вы натыкаетесь на осциллограф - прибор, очень дорого стоящий и совершенно непонятно что делающий. Попытаемся разобраться, каким образом он работает, зачем нужен и где будет полезен.

Как работает осциллограф

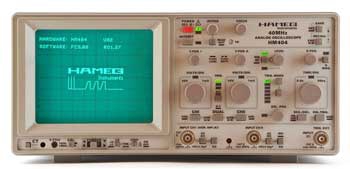

Осциллограф - это прибор, который визуально показывает, есть ли напряжение в какой-то точке электрической цепи. Возьмем для примера современную цифровую модель. Процедура использования такая - в осциллограф вставляется щуп (экранированный отрезок провода) который соединяется с местом, в котором мы хотим посмотреть напряжение. Если оно там есть - ток (очень маленький) начинает идти через осциллограф. Попадая в процессор устройства, он обрабатывается (вычисляются его форма, значение напряжения, частота и другие параметры), и это всё выводится на экран.

Если в точке, к которой мы приставили щуп, ничего нет - на экране будет ровная линия. Если есть постоянное напряжение - линия съедет вверх (или вниз) на то значение в вольтах, сколько и есть в цепи. И самое главное - если напряжение колеблется(переменной частоты), осциллограф очень детально покажет нам его форму и колебания, дав полное представление о том, что же происходит внутри схемы.

Зачем это нужно

Весь окружающий нас мир состоит из колебаний. Это свет,радиоволны, тепловое излучение, механическое движение объектов.Хорошим примером для описания работы осциллографа нам послужат звуковые частоты, которые мы слышим, например, когда слушаем музыку.

Записанный звук воспроизводят динамики. Они преобразуют электрический сигнал в звуковой. А этот электричекий сигнал в них посылает УНЧ (усилитель низких частот). И вот, мы хотим послушать музыку, включаем усилитель, из динамиков идет звук... весьма посредственного качества. Хрипит, свистит, и вообще звучит как-то не так. В чем же дело? Звук нас совсем не устраивает, мы хотим разобраться.

Открываем корпус усилителя, видим его печатную плату. А что дальше? Неисправности, как таковой, нет, усилитель рабочий, все детали на месте. Внешне оценить правильность его работы мы никак не можем - колебания ведь электрические, внешне их никак не увидишь. Тут и приходит на помощь осциллограф.

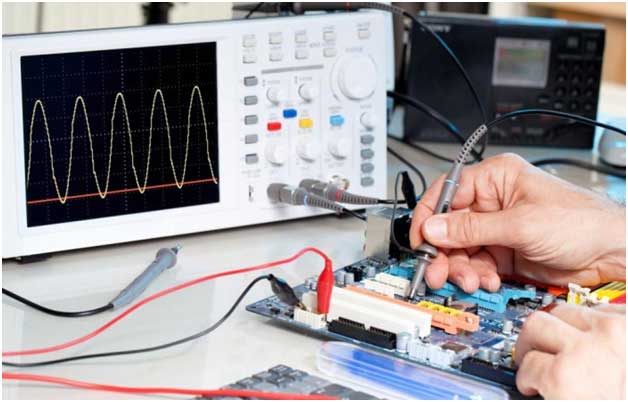

Мы не сдаемся, берем в руки щуп и начинаем исследовать сигнал, начиная с места, откуда он поступает. Подаем определенную частоту с генератора (например, с телефона или компьютера). Смотрим на вход усилителя - ровная синусоида. Идем дальше по схеме. Проверяем все цепи (предусилитель, корректировочные элементы) - везде сигнал такой же.

Добираемся до оконечного, мощного, каскада. Смотрим, что он выдает - а там ужас! Никакой синусоиды, куча помех, сигнал треугольный, вообще не то, что мы хотели увидеть. Теперь всё понятно - именно этот каскад портит звук. Дальше можно думать над причинами. Возможно, не хватает мощности блока питания (на осциллографе выглядит, как просадки напряжения, искаженная, неровная форма сигнала), возможно, где-то в плате входят искажения, может быть не совсем рабочий какой-то из каналов. Теперь ясно, где искать проблему и как ее решить. Без осциллографа мы бы этого никак не узнали.

Где осциллограф будет полезен

На самом деле, применений невероятно много,ведь работа очень многих важных цепей основана именно на разных сигналах.Начиная с диагностики блоков питания и преобразователей (например, там, где должен быть прямоугольный сигнал - он треугольный, пилообразный или его вообще нет), ремонтом мобильных устройств, компьютеров, радиоуправляемых игрушек -, заканчивая проектировкой нового оборудования, тестированием готовых изделий (у многих осциллографов для этого есть специальные функции), и даже исследованием природных явлений и наглядным наблюдением за ними. Очень удобно сравнивать несколько сигналов - если они должны быть одинаковыми, или наоборот, должны чередоваться, всё это можно проверить.

Почему осциллограф так дорого стоит

Потому что от него требуется точность и быстродействие. Он должен показать именно такую форму сигнала, какая есть на самом деле. Для этого ему требуется считывать этот сигнал миллионы раз в секунду, при этом считывать с точностью в доли процента. Чтобы работать так быстро и точно, нужен мощный процессор и качественные детали обвязки. Нужна огромная техническая работа по проектированию самого осциллографа, затем по написанию к нему программного обеспечения, затем качественная его сборка. Не считая того, что количество деталей в нем сложно представить.

Делая выводы

В любой схеме, где генерируются какие-то сигнал (а это практически везде), его можно посмотреть осциллографом. Если его можно посмотреть, значит можно понять, правильный он или нет, есть он вообще или отсутствует, какой он формы и насколько это критично для конкретного устройства. После того, как с осциллографом начинаешь дружить, без него очень сложно представить себе работу с электронным оборудованием. Это первый и самый главный помощник в каждой качественной мастерской.

*
